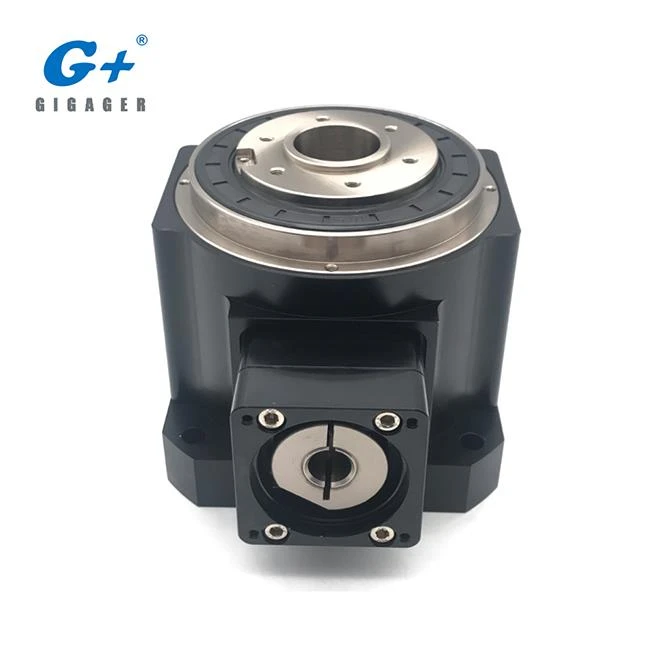

Tai dešiniojo kampo transmisijos tuščiavidurio rotacinio stalo modelio numeris GSA130-03K-SV su reduktoriaus santykiu 1: 3 stalo dydis 130mm servo varikliui. Ją galima įrengti su dešiniojo angelo pavarų dėže arba planetiniu reduktoriumi, kad būtų padidintas pavarų skaičius. „GIGAGER“ dešiniojo kampo perdavimo tuščiaviduriai rotaciniai stalai pasižymi servo variklio, kumštelio rodyklės ir DD variklio privalumais, todėl indeksavimas atliekamas bet kokiu kampu ir dideliu našumu. Tai ideali alternatyva DD varikliui ir kumštelių indeksavimui.
1. Dešinio kampo perdavimo tuščiavidurio rotacinio stalo specifikacija GSA130-03K-SV
Parametras | ||
Variklio tipas | Gamintojas 200-400W SV variklis | |
Leistinas sukimo momentas | Nm | 40 |
Leistinas įvesties greitis | aps./min | 2500 |
Leistina ašinė apkrova | N | 2500 |
Pakartojamumas | sek | ± 5 (0.001 °) |
Platformos plokštumas | mm | ± 0,005 |
Atrama | min | ≦ 1 |
Svoris | kilogramas | 6.5 |
Variklio parametras | ||
Gamintojas | Kodas | Modelis |
Fuji | F | GYS 201D5 |
Mitsubishi | M | HF-KFS-23/43 |
Panasonic | P | MSMD-022/042 |
SANYO | S | Q1AA06020D |
Yaskawa | Y | SGMAH-02 / 04A |
Rytų | O | DX220 / 240 |
Delta | T | ECMA-C30602 / 04 |
* Servo variklį sukonfigūruoja klientas. Pirmiau pateiktas modelis yra tik informacinis
2. Koks yra stačiakampio perdavimo skersinis rotacinis stalas?
3. Kokie yra dešiniojo kampo perdavimo tuščiavidurio rotacinio stalo gaminių savybės?
4. Dešiniojo kampo transmisijos tuščiavidurio rotacinio stalo sistemos konfigūravimas
5. Kiek modelio yra?
Daugiau informacijos rasite pridedamame kataloge. (atsisiųskite PDF šiame puslapyje)
6. Kaip pasiekti didesnį perdavimo koeficientą?
Dešiniojo kampo perdavimo tuščiavidurio rotacinio stalo su planetiniu reduktoriumi derinys
Dešiniojo kampo transmisijos tuščiavidurio rotacinio stalo ir dešiniojo kampo reduktoriaus derinys
7. Kokio tipo įrenginys gali naudoti dešiniojo kampo perdavimo tuščiavidurį rotacinį stalą?
Jei norite gauti daugiau vaizdo įrašų, spustelėkite GIGAGER „YouTube“ kanalas: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Kaip pasirinkti tinkamą įrenginio modelį?
Norėdami gauti daugiau informacijos apie tuščiavidurių sukamųjų mechanizmų modelio pasirinkimą, žr. Katalogo modelių pasirinkimo puslapius.
9. Kaip sumontuoti servo variklį į stačiakampio pavaros perdavimo tuščiavidurį stalą?
Prašome kreiptis į katalogą arba susisiekti su mūsų technikos pardavimais.
10. Kodėl verta rinktis „GIGAGER“?
11. DUK
12. Tuščiavidurių sukamųjų mechanizmų terminija
Variklio tipas | Pasukamas pavaros mechanizmas |
Sukamasis pavaros guolis | Guolio tipas, naudojamas sukamojoje pavaroje. |
Leistinas sukimo momentas | Šiuo leistinu sukimo momento diapazonu turi būti naudojamos greičio mažinimo mechanizmo mechaninės stiprumo ribos, įskaitant pagreičio sukimo momentą ir apkrovos inerciją. |
Leistinas greitis | Stalo paviršiaus greitis leidžiamas pagal greičio mažinimo mechanizmo mechaninį stiprumą. |
Inercijos momentas | Variklio rotoriaus inercijos momento verčių suma + lėtėjimo mechanizmo inercija rotacinėje pavaroje. |
Leistina ašinė apkrova | Leistina ašies apkrovos vertė, taikoma besisukančios platformos ašiai. |
Leistina inercijos apkrova | Apkrova yra taikoma padėtyje, nukrypstančioje nuo besisukančios platformos centro, todėl sukimosi platformos pasvirimo jėga atsiras, kai ekscentriškumo centras × apkrova apskaičiuojamas kaip leistina inercijos momento apkrovos vertė. |
Padėties nustatymo tikslumas | Klaida tarp teorinio sukimosi kampo ir tikrojo sukimosi kampo, kai rotacinė platforma yra bet kurioje 360 ° kampo vietoje. |
Pakartotinis padėties nustatymo tikslumas | Nurodo klaidos vertę, gautą, kai ta pati padėtis yra pakartotinai išdėstyta iš tos pačios krypties. |
Platformos plokštumas | Stalo paviršiaus veikimo amplitudė. |
Koncentriškumas platformoje | Rotacinės platformos vidinio ir išorinio skersmens koncentracijos klaidos vertė be apkrovos. |
Leistinas įvesties greitis | Leistinas reduktoriaus konstrukcijos mechaninio stiprumo įvesties greitis. |
Atrama | Po variklio veleno tvirtinimo nurodo besisukančios platformos tarpą. |
Destruktyvus sukimo momentas | Kai reduktoriui taikomas šis sukimo momentas, konstrukcija bus sunaikinta. |
Tikslus veikimo laikas | Suprojektuotas tarnavimo laikas, palaikantis tikslumą įprastu reduktoriaus naudojimo metu. |
Apsauga nuo uždarymo | Įrenginių apsaugos konstrukcijai pagal IEC529 ir EN60034-5 (= IEC60034-5), jis gali būti klasifikuojamas pagal dulkių ir vandeniui atsparų laipsnį. |
